    Muy Buenas a Todos y Bienvenidos a Mecanicas Muten. :laugh: :laugh:

    Hoy vamos hacer un pequeño tutorial de mantenimiento mas para nuestro ATV, como es cambiar los guardapolvos del palier.
    Los Guardapolvos del palier es un mantenimiento mas de nuestro ATV que tendremos que ir comprobando a menudo ya que no cuesta ni 2 min mirar que se encuentren en perfectas condiciones, si mas no que no tengan fisuras ni posibles futuras grietas. Los fuelles son de Goma y con el tiempo la calor el frio, el agua barro…. los van deteriorando. Es importante mantenerlos en buenas condiciones ya que una fisura podria probocar que entrara tierra barro o agua dentro del palier y entonces el problema se multiplica, vaya que podriamos liar la de cristo y un palier ya sale mas caro que las gomas.

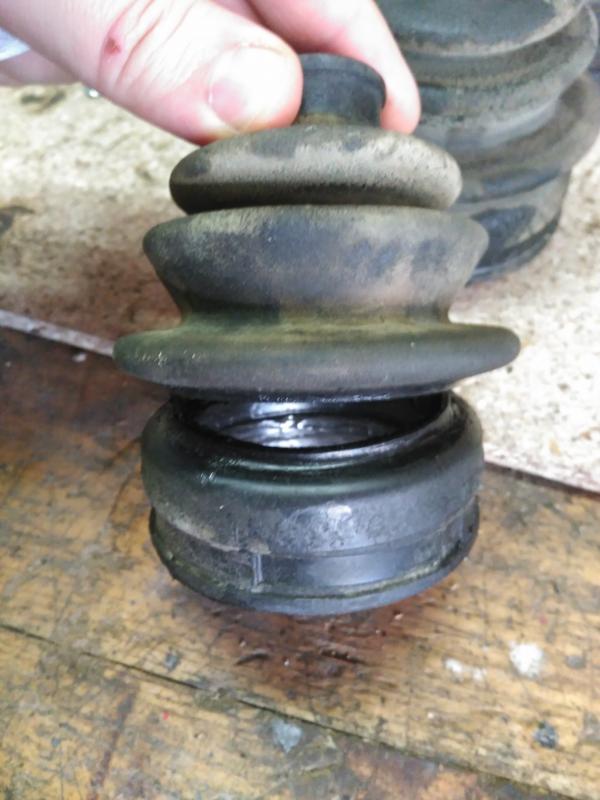

    Muestras de fotos: Aqui vemos un fuelle que se a partido por estar reseco:

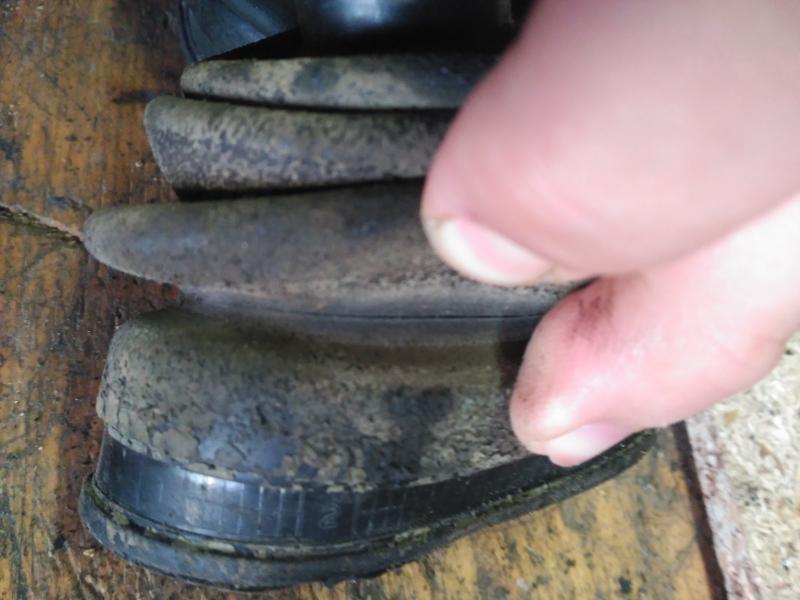

    Aqui otro que ya empieza a partirse por el mismo lado:

    En este caso el tutorial es de un Suzuki KingQuad pero la mayoria de ATV el procedimiento es el mismo para todos.

    Material Basico para el remplace:

    +Jgo de llaves fijas o mixtas
    +chicharra y basos
    +Un gato o elevador
    +Alicates para poner abrazaderas ( no es indispensable pero va mejor)
    +Alicates de punta

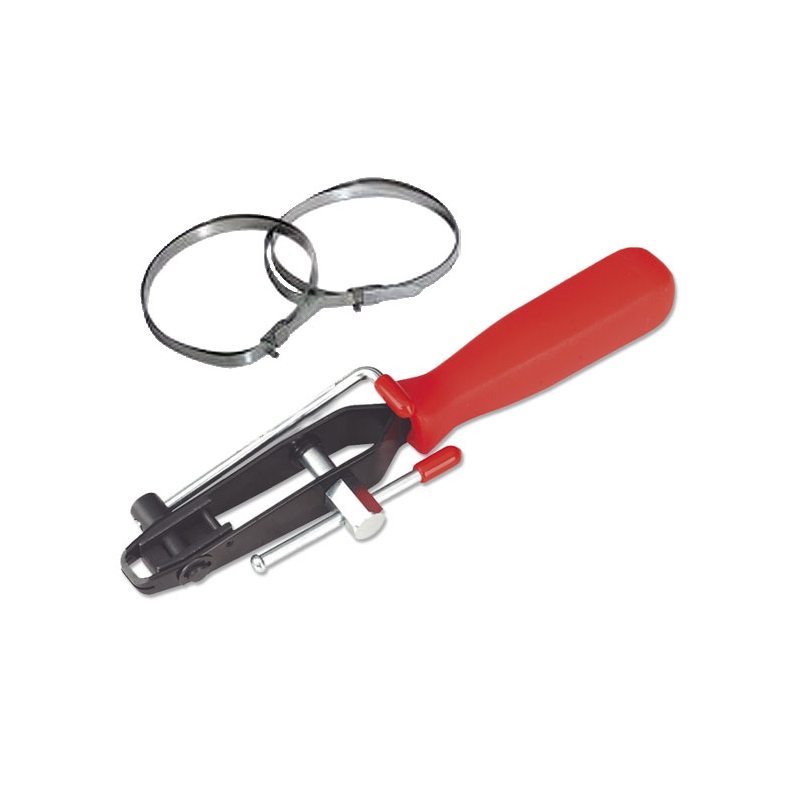

    Estas son las alicates para poner las abrazaderas de los fuelles, Tambien lo podemos hacer con unas alicates normales y ayuda de un destornillador, pero es mucho mejor hacerlo con estas alicates, ya que puedes llegar a tensar mejor.

    Materiales para el cambio:

    +Los 4 guardapolvos, (yo recomiendo siempre cambiar los de todo el eje, delantero o trasero ya que si unos estan mal los otros estan peor.
    +Passadores o fijadores de tuerca Ver foto. Se puede aprovechar pero para lo que vale mejor ponerlo nuevo. En esta reparacion necesitaremos 2 nuevos de 4.5mm

    Vamos a proceder con la sustitucion. Aqui mando el despiece del palier para que tengamos una ligera idea de como esta compuesto.

    En el caso del King no es necesario vaciar la valvulina al quitar el palier. Aun que si es buen momento para sustituirla ya que tendremos menos piezas que nos molesten.

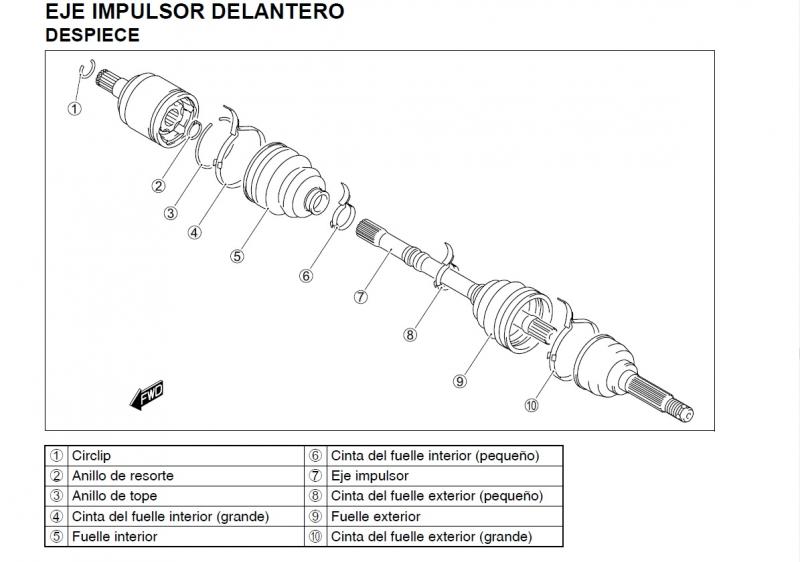

    Despiece del palier:

    1- Empezaremos a desmontar. Colocaremos un gato debajo para elevar la parte delantera en este caso. y a continuacion procederemos a desmontar las ruedas.

    2- Una vez desmontadas las ruedas quitaremos el precinto de la punta del palier. Y a continuacion aflojaremos la tuerca de la punta (Llave 27) Nos podemos ayudar con otra persona que frene con el freno de delante para que no nos gire el buje.

    3-Quitaremos los tornillos de los trapecios de la parte del chasis tanto los de arriba como los de abajo y seguidamente el tornillo que sujeta el amortiguador con el trapecio. ya tenemos los trapecios sueltos.

    4- Cojeremos un destornillador plano y abriremos la abrazadera del fuelle de la parte interior y lo retiraremos para atras.

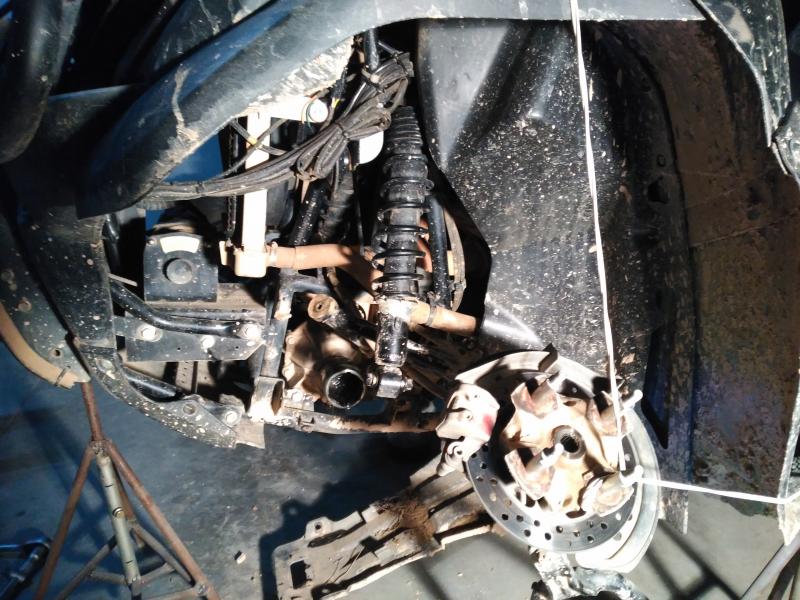

    Nos tiene que quedar asi. No es necesario desmontar todo el trapecio y rotulas ya que solo quitandolo de alli es suficiente para que nos salga el palier.

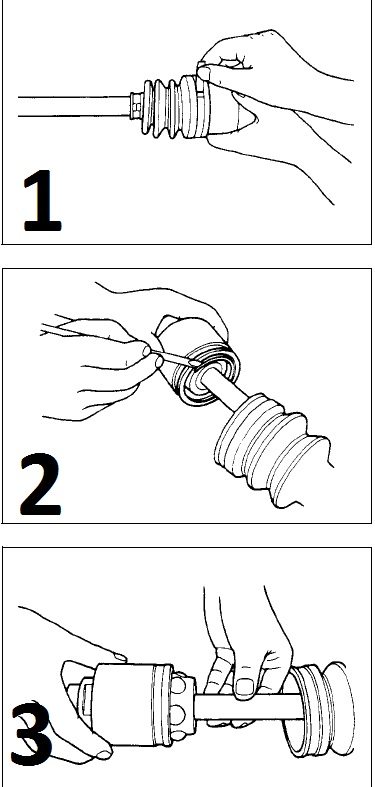

    5- Para sacar el palier hay que seguir estos pasos.

    Paso nº 1 quitamos las abrazaderas de la goma (FOTO 1)
    Paso nº 2 quitamos el clip interior con un destonillador (FOTO 2)
    Paso nº 3 Tiramos hacia atras el palier y ya nos saldra todo (FOTO 3)

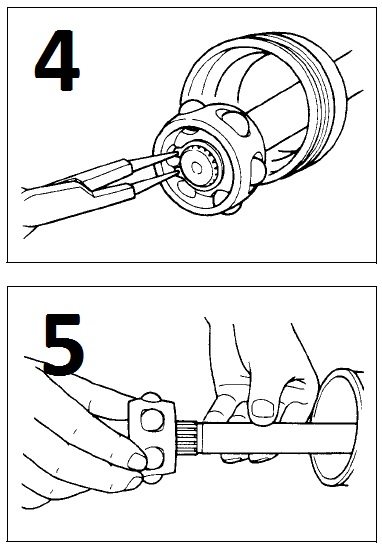

    6- A continuacion procederemos a desmontar el clip con los alicates de punta. (Si es posible mejor remplazar el clip. en caso de no tener clip mirar de sacarlo sin abrirlo demasiado. (FOTO 4)
    7. A continuacion procederemos a desmontar con la mano tirando hacia afuera la jaula con las bolas. ( IMPORTANTE. Mirar que la jaula hace cono, la parte fina del cono siempre tiene que ir montada hacia el eje del palir. ) (FOTO 5)

    7- Ahora ya podemos quitar los guardapolvos antiguos y poner los nuevos. (Ojo, en el caso del king modelo 2007 los guardapolvos tienen mano ya que son medidas diferentes.

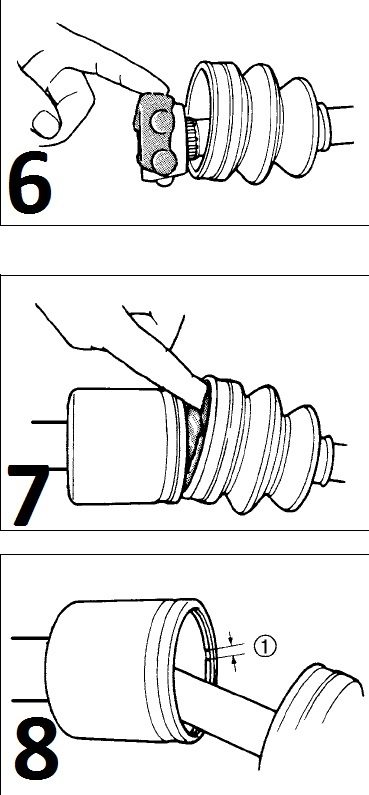

    procedemos a montarlos los 2 en su posicion correcta. montamos la jaula con las bolas y aplicamos grasa segun FOTO 6
    Las referencias del guardapolvos en All Balls eje delantero son: 0213-0509 para la parte interior y la 0213-0537 para la parte de la rueda. Los podemos encontrar a muy buen precio en http://www.quadestonline.com/

    8. Montamos el clip de orejas de seguridad que hemos quitado anteriormente, con un destornillador nos aseguramos que quede bien fijado.

    9. Aplicamos grasa en el interior mirando de no manchar mucho el fuelle por la parte que va la brida ya que si no despues nos molestara al apretar las abrazaderas. luego con la herramienta de bridas colocamos todas las abrazaderas, menos la de la parte del diferencial que esta la pondremos una vez montado el palier. tensamos y fijamos

    10. Procederemos a montar todo otra vez, el clip de seguridad para que no se escape el palier….

    REVISION:- Una vez que tenemos los trapecios a medio desmontar antes de volver a montarlos tambien es bueno aprovechar y mirar las olguras de los casquillos y como esta el tubo interior si es necesario los sustituiremos. Tambien es interesante aprovechar para engrasarlos tanto los trapecios como los cojinetes del buje, nunca biene mal echarle una engrasada para que vaya mas fino.

    COMO SALIR DEL APURO:
    En el caso que nos encontremos en ruta y nos damos cuenta de que tenemos un fuelle partido, para salir del apuro podemos cojer una bolsa de plastico y la atamos alrededor del fuelle, con ayuda de cinta aislante le daremos un par de vueltas hasta que nos quede toda una funda, asi podemos evitar que nos entre tierra dentro del palier y evitar un mal mas grande a nuestro quad y cartera.

    Espero que este tutorial pueda servir de ayuda a aliguien. El trabajo no es muy complicado, lo que si es muy pringoso jejej
    Un saludo a todos

    #87711
    Imagen de perfil de Angel
    Angel
    Quadtrero

    Hola muten… Muchas gracias por compartir esos conocimientos aquí… Asi aprendemos a mimar y sobretodo a conocer mas lo que llevamos entre manos…
    Saludos al foro

    #87713
    Imagen de perfil de Muten
    Muten
    Quadtrero

    De eso se trata Angel320max de compartir los conocimientos, porque tarde o temprano seguro que nos encontramos con alguna situacion parecida. Un saludo Campeon!!

    #87731
    Imagen de perfil de Gio
    Gio
    Moderador Quadtrero

    Muten te estas haciendo famoso… alguien lo ha publicado también (con tu aprobación… jejejejeje) en el blog oficial de Quadest: https://quadest.wordpress.com/

    Felicidades por tu excelente artículo!

    Saludos,
    Gio

    Mensaje enviado desde la app Tapatalk.

    Saludos, Gio

    La Ruta del Quad
    Doy gas por esta afición... te unes al grupo?

    #87738
    Imagen de perfil de Muten
    Muten
    Quadtrero

    Jejej claro que si, me alegro que os guste mi pequeño tutorial ejejje un saludo
